De sjelp- en buiswermte-oetwisselaar (STHE), ein vaan de meis gebruukde wermte-oetwisselingsapparate in industriële toepassinge, heet ‘n dubbele-stroumstructuur ontworpe veur zoewel de “sjelpkant” (boe vloeistof tusse de sjelp en de buisbundel stroump) es de “buiskant” (boe vloeistof binne de buisbundel stroump). Onderwieles dat de kernveurdeile in stabiliteit, aanpasbaarheid en betrouwbaarheid ligke, bestaon d’r bepaolde beperkinge vaanwege de structurele kinmerke. Deze analyse zal dees sterke en zwakke punten in detail oonderzeuke, mit specifieke toepassingsscenario’s die hun operationele grenze illustrere:
Kernveurdeile: Gesjikt veur complexe industriële umstandeghede, sterke betrouwbaarheid
De veurdeile vaan sjelp- en buiswermte-oetwisselaars zien te danke aon ‘t sterke structurele ontwerp en ‘t volwasse productieproces, veural gesjik veur hoege drök, hoege temperatuur, groete strouming en aandere zware wèrkomsjtandighede, wat kin weure samegevat es 5 punte:
1. Hoege drök en hoege temperatuurtolerantie, structurele stabiliteit
De sjelpbuistype sjelp (meistal koolstofstaol, roestvrij staal of legeringsmateriale) en wermte-oetwisselingsbuis (zoewie naadloze staole pijp, roestvrij staole pijp) zien ontworpe mit ‘n dikke moer, die ‘n hoege wèrkdrök (tot mie es 30MPa) en ‘n breid temperatuurbereik (-200 ~100 graode) kin weersjtaon, en is neet gemekelek um te vervörme drukschommelinge of thermische sjok.
In ‘t veld vaan de petrochemische industrie kinne beveurbeeld sjelp- en buiswermte-oetwisselaars die in catalytische cracking-einhede were gebruuk, hoege temperature bove 400 graode en druk bove 10 MPa lang doorstaon, en de bedriefsfoutpercentage is lieger es andere soorte wermte-oetwisselaars (zoe wie plaatwermte-oetwisselaars).
2. Groete verwerkingsstroum, gesjik veur de vraog op industriële sjaol
De buisbundel kin were ontworpe es ‘n “multi-buisproces” (zoe wie 2-proces, 4-proces), en ‘t sjelpproces kin de vloeistofverdeiling door baffelplate optimalisere. ‘t Wermte-euverdrachsoppervlak vaan ein apparatuur kin doezende veerkante meter bereike, wat kin voldoon aon de wermte-euverdrachsvereistes vaan groete stroumvloeistoffe (zoe wie condensator in ‘n elektriciteitscentrale en wermte-oetwisseling vaan ‘t keulwater in ‘n groet koelsysteem).
Vergelieking: plaatwermtewisselaar is beperk door ‘t plaat oppervlak, ‘t maximum wermte oetwisselaar oppervlak vaan ‘n enkele einheid is miestal neet mie es 1000 m2, terwijl sjelp en buis gemekelek door 5000 m2 kinne breke, wat gesjikker is veur groot- industriële scenario’s wie de chemische industrie en de elektrische energie.
3. Vloeibaar aanpasbaarheid is breid, compatibel mit complexe media
Kin were gebruuk um hoege viscositeit, kleine wieväölhede deilkes en gemekkelik te sjaole vloeistoffe te hantere (moet were gecombineerd mit ‘n speciaal ontwerp, zoe wie wermte-oetwisselingsbuis mit ‘n groete diameter, anti-verstoppinge:
Veur viskeuze vloeistoffe (zoe wie ruwe olie, smeerolie) kin de sjelpzijkant de vloeistofgrenslaog breke en de retentie vermindere;
Veur de vloeistof dee ‘n klein wieväölheid vaste deilkes bevat (zoe wie pulp, aafvalwater), kinste ‘n grove pijp vaan φ25mm of mie keze um verstopping te veurkómme;
De plaatwermtewisselaar is gemekkelik te weure geblokkeerd door deilkes of viskeuze vloeistoffe vanwege de kleine kloof tusse de plate (meistal 2~5 mm), en de aanpasbaarheid is väöl lieger es die vaan sjelp en buis.
4. Lieg oonderhoudskoste en hoeg oonderhoudsgemak
De mieste sjelp- en buiswermte-oetwisselaars (zoewie ‘t soort zwevende kop, ‘t soort U-buis) kinne gans were geëxtraheerd, zoedet de buis en sjelp mechanisch kinne were gezuiverd (zoe wie ‘t reinigen vaan watersjtraol mit hoeg-) of beschadigde wermte-oetwisselaarsjlange kinne were vervange, zoonder de ganse apparatuur te demontere;
De koeler vaan ‘n chemische bedrief weurt beveurbeeld um de zès maonde oonderhawwe. De drijvende sjelpbuis heet mer 1-2 daog nuudig um de buisbundel-extractie, reiniging en reset te voltooie, onderwieles dat de plaatwermtewisselaar hónderde plate moot demontere, en de oonderhoudscyclus is tot 3-5 daog.
5. Volwasse productieproces en controleerbare koste
De kernonderdeile vaan sjelp en buis (sjelp, buisbundel, buisplaat) zien gestandaardiseerde verwèrking, gein nuudig veur complexe malle, en de materiaalselectie is flexibel (koolstofstaol, roestvrij staol, titaanlegering, enz.), aafhankelik vaan de wèrkomsjtandighede um bij ‘t meis kosteneffectieve sjema te passe;
Vergelieking: compacte wermte-oetwisselaars (zoewie spiraalplaat, plaatsjelp) zien miestal 20%~50% hoeger in productiekoste es sjelp- en buiswermte-oetwisselaars mit ‘tzelfde wermte-euverdrachsgebeed vaanwege hun complexe structuur en hoege maote vaan aanpassing.
Belangriekste naodeile: beperkde efficiëntie en ruimtebezetting, en beperkte aanpassingsscenario’s
De naodeile vaan sjelp en buis zien te wiete aon de eigesjappe vaan “neet-uniforme stroming vaan sjelpvloeistof” en “relatief losse structuur”, die duudelike tekortkomminge höbbe in scenario’s mèt hoege vereiste veur wermte-euverdrachsefficiëntie en ruimtebenutting. Specifiek kin ‘t weure samegevat es 4 punte:
1. Lieg wermte-euverdrachsefficiëntie en relatief hoeg energieverbruuk
De vloeistof aan de kant vaan de sjelp is geblokkeerd door de baffel, wat gemekkelik is um ‘n “doeje zone” (vloeistofbehoudgebeed) te vörme, en de stromingssnelheid is miestal lieger es die vaan de buiskant (meistal 0,5~2m/s), wat resulteert in ‘n lieg wermte-euverdrachscoëffisjent vaan de sjelpkant (es water-, bij de totale wermte-oetwisselingscoëffisjent ongeveer is 1000~3000 W/(m2· graad ));
Vergelieking: plaatwermtewisselaar umtot de vloeistof tösse de plate turbulent is (stroumsnelheid 1~3m/s), kin de totale wermte-euverdrachscoëffisjent 3000~6000 W/(m2· graod) bereike, oonder dezelfde wermte-oetwisselingsvraog is ‘t energieverbruuk vaan de sjelp en de buis 15%~30% hoeger es de plaat.
2. Groete gruutde en lieg ruimtebenutting
Vaanwege de liege wermte-euverdrachscoëffisjent, um ‘tzelfde wermte-oetwisselingseffek te bereike, höbbe sjelp en buis ‘n groeter wermte-oetwisselgebeed nuudig, wat resulteert in ‘t volume en ‘t gewiech vaan de apparatuur significant groeter es de compacte wermte-oetwisselaar;
Um beveurbeeld ‘n wermte-euverdrachslading vaan 1000kW te bereike, is ‘t volume vaan de sjelp en de buis ongeveer 20~30m3, terwijl de plaat mer 5~8m3 nuudig heet, dus de sjelp en de buis zien neet gesjik veur scenario’s mit beperkde ruimte (zoe wie farmaceutische sjoon kamer, wermte-oetwisselingssysteem veur ‘t sjeep).
3. Sjelpreiniging is lesteg en gemekkelik um de prestaties op te sjaole
Alhoewel de buisbundel kin weure geëxtraheerd, is ‘t meujlik um de binnekant vaan de sjelp gans te reinigen (veural de kloof tusse de baffel en de sjelp, en de smalle ruimte tusse de buisbundels). Es de vloeistof dee gemekkelik te sjaole is (zoe wie helle water en oonzuiverheid-bevattende procesvloeistof) weurt verwerk, zal de sjaollaog in de sjelp weure verdik en zal de wermte-euverdrachsefficiëntie aafnumme (de wermte-euverdrachsefficiëntie zal aafnumme mèt 10%~15% veur edere touwnaome vaan 1 mm in de sjaolingsdikte);
Vergelieking: de all-gelaste plaatwermtewisselaar kin gein doeje ruimte in de sjelp bereike door middel vaan ‘t CIP-systeem (online cleaning), en ‘t sjaolingsprobleem is väöl kleiner es dat vaan ‘t sjelpbuistype.
4. Beperkte thermische compensatiecapaciteit en toepasbaar temperatuurversjil
In de vaste buisblaadsjelp en buistype (‘t sumpelste soort structuur) is ‘t buisblaad star aan de sjelp verboonde. Es ‘t temperatuurversjèl tusse de buisstroum en de sjelpstroum te groet is (zoe wie mie es 50 graode), zal de buissjelp thermische spanning producere door de versjillende thermische oetbreiingscoëffisjente, wat kin leie tot de vervorming vaan ‘t buisblaad of lekkage vaan de wermte-oetwisselingsbuis, dus ‘t is nuudig um ‘n “oetbreiingsverbinding” te installere veur compensatie;
Alhoewel ‘t zwevende kop en ‘t U-buistype ‘t probleem vaan thermische compensatie kinne oplosse, is de structuur complexer (de koste numme touw mèt 15%~20%), en ‘t reinigen vaan de buis vaan ‘t U-buistype is lesteg (de binnekant vaan de U-buis kin neet were aongeraak).
Samevatting: Toepasbare scenario’s bepaole de selèctie
Schelp- en buiswermtewisselaar is gein "all-apparatuur", de selèctie zou motte were gecombineerd mit de prioriteit vaan wèrkomsjtandighede:
● Scenario’s veur prioriteitskeuze:hoege druk en hoege temperatuur (zoe wie wermte-oetwisseling veur petrochemische reactie), groete strouming (zoe wie de condensator vaan de elektriciteitscentrale), deilkes/hoeg viscositeitsvloeistof (zoe wie pulpkoeling), industriële scenario’s mèt hoege onderhoudsgemaksvereiste;
● Kies de scène goed:beperkte ruimte (zoe wie ‘n zuuver werkplaats), vereiste veur ‘n lieg energieverbruuk (zoe wie civiele verwarming), gemekkelik te sjaole en frequent schoonmake (zoe wie sterilisatie vaan ete en drank) (meer aonbevole plaat, spiraalplaat en aandere compacte wermte-oetwisselaars).
Kort samegevat, sjelp- en buiswermte-oetwisselaars zien “betrouwbare speulers” in ‘t industriële veld en onvervangbaar in complexe en zware wèrkomsjtandighede, mer ze motte plaots make veur gesjiktere wermte-oetwisselaars in ‘t streve nao hoege efficiëntie en compactiteit.

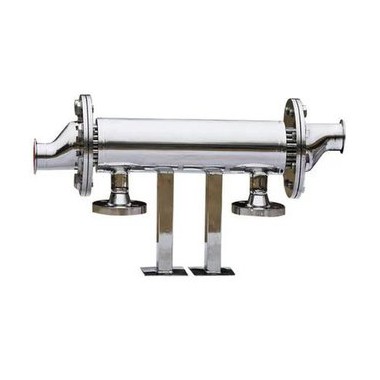

Heitelik: gooje kwaliteit dubbele buis blad wermtewisselaar, China gooje kwaliteit dubbele buis blad wermtewisselaar fabrikanten, leveranciers, fabriek
